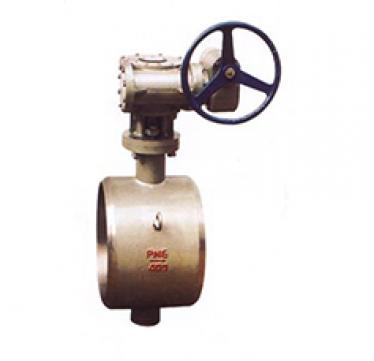

D363H對焊蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。

D363H對焊蝶閥主要技術參數：

公稱通徑DN（mm）：DN（100～1200）mm、in4-48

公稱壓力PN（MPa）：強度試驗（1.5×PN）密封試驗（1.1×PN）

適用溫度：碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃

適用介質：水、熱水、蒸汽、油品

焊接標準：GB12224、ANSI B16.25、DIN2559

壓力等級：ANSI 150LB磅級/PN25

驅動形式：蝸輪傳動、氣動、電動
